아파트 피뢰침 설치공사 작업일지

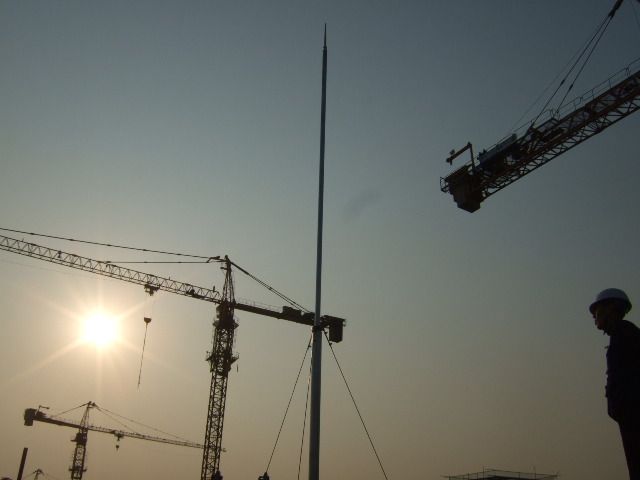

피뢰침 POLE을 세웠다. 이거하나 세우는데 이래 안되는일이 많던지;;

거래처에 도면 넘겨주고 POLE 제작해달랬는데 폴대가 도착하고 나서 세우다보니;;

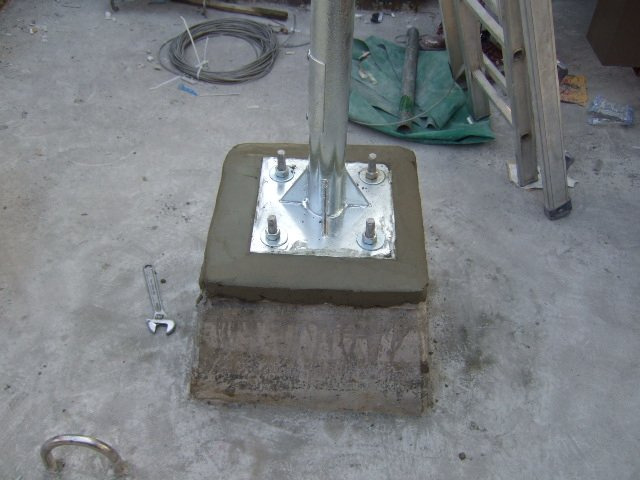

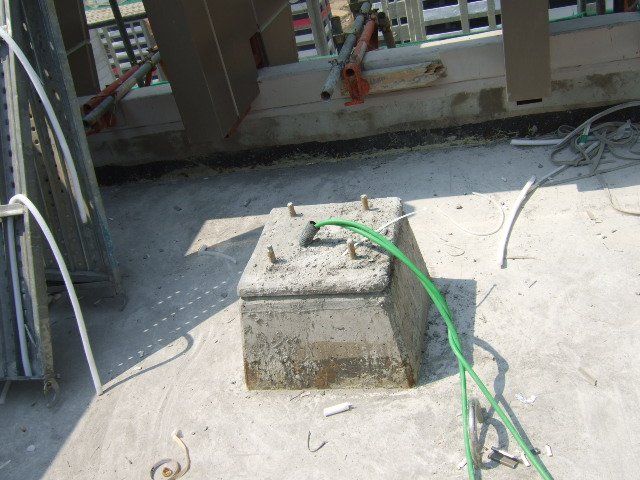

기존 BASE기초와 폴BASE가 맞지 않는다;; 확인해보니 POLE BASE 타공이 250간격해야하는데 200이다..ㅡㅡ

허나 급한관계로 19mm 셋트앙카 구매해서 기존 폴고정앙카 컷팅해 앙카질;;

그리하여 어느정도 작업은 진행되었다.



현장반장이 BASE를 내가 위치한곳에 설치를 못했다ㅡㅡ;; 이로인해 옥탑구조물의 정중앙에 위치하지못함.

근데 지선 지지포인트는 도면대로 뚫었네;; 그래서 다시 데나우시! 기존 앙카 컷팅하고 다시 포인트 잡음.

지지포인트는 피뢰침 POLE을 기준으로 1.5M 이격


피뢰침 - 용진기업 주공용 I형 피뢰침	- 1개소당 1EA
아연도 강관 POLE 70Φ - 6M (아연도금)	- 1개소당 1SET
지선지지대 - 황동주물 (POLE대 중간지점에 고정)	- 1개소당 1EA
지선와이어 - SUS 5Φ 비닐코팅 (지선)	- 1개소당 15M
아이너트 - SUS3/8"  (앙카와 조립)	- 1개소당 3EA

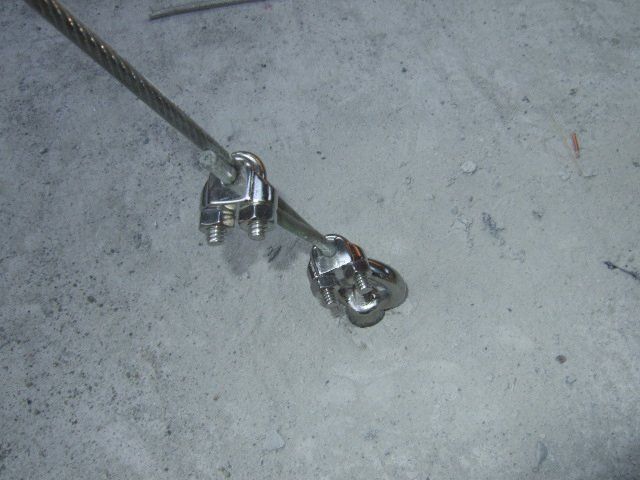

와이어클립 - SUS 제품	- 1개소당 24EA

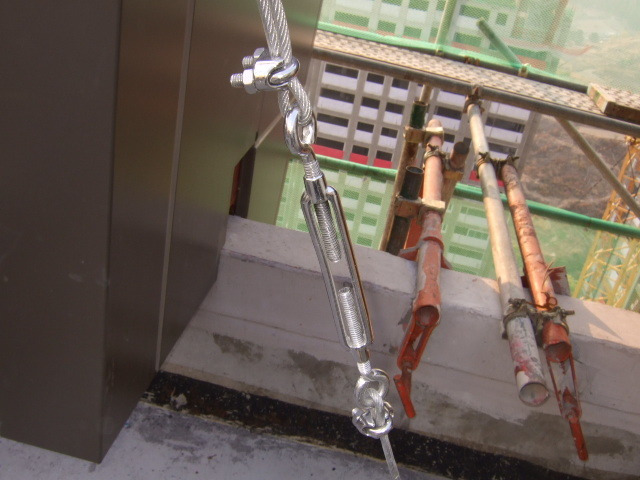

턴버클 - 한뼘정도의 길이제품 5Φ~6Φ 규격 (와이어 장력을 조절)	- 1개소당 3EA
셋트앙카 - SUS 3/8"  (지선지지용)	- 1개소당 3EA
