KS C IEC 60364-5중 접지선단면적(굵기) 산정 근거자료
지구여행중
2010. 5. 20. 12:27
반응형
전력 및 동력간선의 접지는
~16SQ 까지는 본간선과 동일한 1:1의 굵기로 사용하고
16SQ~35SQ 까지는 16SQ를 사용한다.
35SQ를 초과하는 간선의 접지는 본간선의 50%이상을 사용하면 된다.
이는 극히 개인적인 판단이며 어떤이에게는 당연한논리가 될것이고
어떤이에게는 문제를 제기할만한 문구가 될수도 있다.
이 판단은 KS C IEC 60364-5 중 일부를 발췌하여 근거로 삼았다.
KS C IEC 60364-5 中

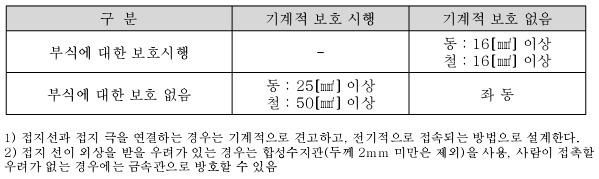

접지극의 분류

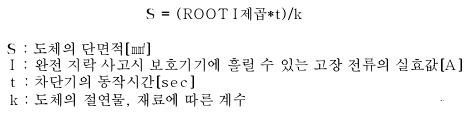

보호도체의 최소 단면적 (계산에 의한 면적)

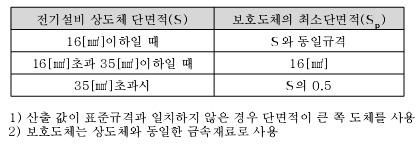

보호도체의 최소 단면적 (도체에 대비한 면적)
